OPTIMUM® Optimum Präzisions-Bohr-Fräsmaschine OPTImill MB 4, 3338451

Eigenschaften

• Leistung: 1500

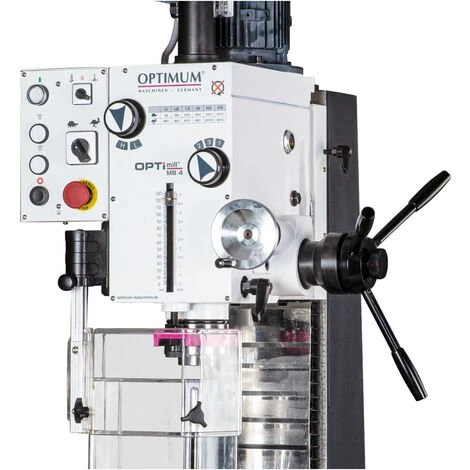

Präzisions-Bohr-Fräsmaschine Optimum OPTImill MB 4, Artikel-Nr.: 3338451

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigen Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung

– Schwere, massive Gussausführung
– Zweistufiger Qualitäts-Industrie-Elektromotor
– Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
– Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
– Bohrtiefenanschlag
– Gewindeschneidfunktion
– Manueller Pinolenvorschub mit Feinvorschub
– Spiel der Vorschubspindeln einstell- und nachstellbar
– Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
– Säule mit handgeschabter Schwalbenschwanzführung
– Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
– Großer Drehzahlbereich von 95 – 3.200 min-1 durch 12 schaltbare Geschwindigkeiten

Lieferumfang:

• Adapter MK 3 – MK 4
• Anzugsstange M 16
• Bedienwerkzeug

Technische Daten:Abmessungen und Gewichte
Länge (Produkt) ca.: 1155mm
Höhe (Produkt) ca.: 1420mm
Breite/Tiefe (Produkt) ca.: 775mm
Gewicht (Netto) ca.: 320kg
Bohr-Fräsleistung
Messerkopfgröße max.: 63mm
Dauerbohrleistung Stahl (S235JR): 28mm
Bohrleistung Stahl (S235JR): 32mm
Schaftfräsergröße max.: 28mm
Elektrische Daten
Anschlussspannung: 400V
Netzfrequenz: 50Hz
Frästisch horizontal
Horizontalfrästisch Länge: 800mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch Breite: 240mm
Horizontalfrästisch T-Nuten Abstand: 63mm
Abstand Vertikalspindel – Horizontalfrästisch max.: 460mm
Horizontalfrästisch Traglast max.: 80kg
Horizontalfrästisch T-Nuten Größe: 14mm
Verfahrweg
Verfahrweg X-Achse manuell: 450mm
Verfahrweg Z-Achse manuell: 430mm
Verfahrweg Y-Achse manuell: 195mm
Vertikalspindel
Vertikalspindel Ausladung: 275mm
Vertikalspindel Pinolendurchmesser: 75mm
Vertikalspindel Spindelaufnahme: MK 4
Vertikalspindel Pinolenhub: 120mm
Vertikalspindel Drehzahlbereich: 95 – 3200min¯¹
Vertikalspindel Anzugsstange: M16
Vertikalspindel Drehbereich Fräskopf Z – X Ebene: ± 45°
Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,1 / 1,5kW
