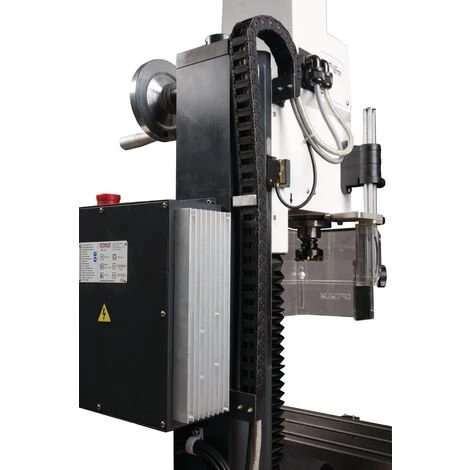

Optimum Bohr-Fräsmaschine OPTImill MH 22V, 3338135

Eigenschaften

• Nennspannung Netzteil: 230
• Leistung: 950

Bohr-Fräsmaschine Optimum OPTImill MH 22V, Artikel-Nr.: 3338135

Stabil, mit elektronisch stufenlos regelbarem Antrieb

• Präzise verarbeitet
• Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
• Sicherheitselektrik in 24 Volt-Ausführung
• Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
• Not-Halt-Schlagschalter
• Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
• Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
• Steuerelektronik mit integrierte Relais-Steuerung
• Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
• Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
• Rechts-/Linkslauf
• Maschinenlampe
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
• Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
• Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
• Nachstellbare Keilleisten
• Einstellbare Endanschläge
• Bohrung für leichtes Ölen der Trapezspindel
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Feinvorschub
• X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
• Faltenbalg als Führungsschutz
• Mechanisches Schnellwechsel-Spannsystem

Länge (Produkt) ca.: 945 mm
Breite/Tiefe (Produkt) ca.: 650 mm
Höhe (Produkt) ca.: 950 mm
Gewicht (Netto) ca.: 116 kg
Messerkopfgröße max.: 52 mm
Bohrleistung Stahl (S235JR): 20 mm
Schaftfräsergröße max.: 12 mm
Dauerbohrleistung Stahl (S235JR): 16 mm
Leistung Antriebsmotor: 0,95 kW
Anschlussspannung: 230 V
Phase(n): 1 Ph
AC: Stromart
Netzfrequenz: 50 Hz
Horizontalfrästisch Länge: 700 mm
Horizontalfrästisch Breite: 180 mm
Abstand Vertikalspindel – Horizontalfrästisch min.: 370 mm
Abstand Vertikalspindel – Horizontalfrästisch max.: 370 mm
Horizontalfrästisch T-Nuten Größe: 12 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 63 mm
Horizontalfrästisch Traglast max.: 40 kg
Norm: DIN EN 55011
EMV-Klasse: C2
Verfahrweg X-Achse manuell: 480 mm
Verfahrweg Y-Achse manuell: 175 mm
Verfahrweg Z-Achse manuell: 270 mm
Vertikalspindel Ausladung: 170 mm
Vertikalspindel Spindelaufnahme: BT 20
Vertikalspindel Drehzahlbereich: 90 – 3000 min¯¹
Vertikalspindel Drehbereich Fräskopf Z – X Ebene: 90 °
Vertikalspindel Anzahl der Drehzahlbereiche: 2
Vertikalspindel Pinolendurchmesser: 60 mm
Vertikalspindel Pinolenhub: 45 mm
